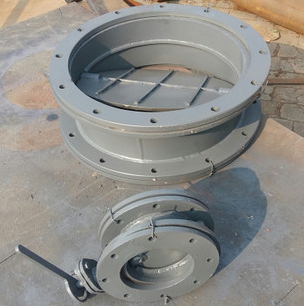

手動圓風門功能簡介

圓風門又稱圓形擋板門、圓形關斷門、圓形調節門。手動圓風門主要應用于發電廠風道、煙道中做截流或調節介質流量用，也可用于其它行業中的風道、煙道。手動圓風門可使系統某一管路介質全部流通/截?cái)嗷蚪橘|(zhì)流量隨控制而變化。對于直徑較小的圓風門，它具有截流及調節介質流量?jī)蓚€(gè)功能，對于直徑很大的圓風門，其調節功能不太明顯主要應用它的截流功能。

二、手動圓風門分類

手動圓風門根據性能可分為圓形關斷門和圓形調節，根據驅動方式可分為手動圓風門、電動圓風門和氣動圓風門，根據制造工藝可分為鑄造式圓風門和焊接式圓風，根據材質可分為鑄鐵圓風門、碳鋼圓風門和不銹鋼圓風門。另外，我公司還開發了多葉片式單擋板圓風門、多葉片式雙

擋板圓風門，還有專用于煙氣脫硫系統入口、出口和旁路的圓形煙氣擋板，煙道擋板門。圓風門按公稱通徑區別，編制規格有：Dg100-2200等二十六種，適用于1.2-100萬千瓦機組運用。圓型調理擋板風門用于煙風管路中調理流量之用，在擋板轉動90°的行程內的不一樣位置，通過不一樣的工質流量，可實現自動調理。規格尺度：φ600-φ3500mm ，通常與圓風門或圓形隔門配套運用。

手動圓風門的主要技術參數：

工作壓力：≤2000mmH2O。

工作溫度：≤420℃。

功 能：隔斷或調理。

介 質：空氣、煙氣、熱氣、風粉混合物。

三、手動圓風門的結構特點

典型的圓風門為蝶閥式單板結構，其前后軸頸處采用內支撐外密封的形式，支撐處為滑動軸套結構，這種結構廣泛應用于小機組以及要求不高的場合。為了適應   日益眾多的600MW、900MW甚至1000MW機組，我公司在74DD標準的基礎上，做了大量的規格擴充與結構優化工作，開發了一系列高性能的新型圓風門，目前大直徑做可到DN8000。新型圓風門的前后軸頸處采用內密封外支撐的結構，專用密封填料密封良好、無外泄、耐高溫，支撐處采用自潤滑自動調心軸承，可自動補償前后軸的同軸度偏差，確保圓風門阻力小、無卡澀、轉動靈活。新型圓風門的執行機構可以直接安裝在風門本體上，不需另外再配曲柄連桿機構。對于多葉片式單擋板圓風門、多葉片式雙擋板圓風門還有專用于煙氣脫硫系統入口、出口和旁路的圓形煙氣擋板門（煙道擋板門）的結構特點請參見關閉擋板風門、調節擋板風門介紹。
